Két különálló előerősítő mikrofonszintű/vonalszintű/magas impedancia (hi-z) bemenettel, amely a díjnyertes „Camden” topológiával, az 500 series-hez tartozó Camden 500 Előerősítő és Jelfeldolgozóhoz (Preamp / Signal Processor) készült. Az előerősítők zaja, torzítása és fázis/frekvencia linearitása minden erősítési szinten az elméleti határérték közelében van.

EIN: <-129.5dBu, 150 Ohm forrással, súlyozatlanul, <-135.5dBu, közös bemenettel, súlyozatlanul

THD+N: <0.00025% (1kHz, 35dB erősítéssel, +24dBu kimeneti szinten)

Intermodulációs torzítás: <0.0006% (50Hz és 7kHz, 35dB erősítéssel, +20dBu kimeneti szinten),

Fáziseltolás: <2.75° (20Hz-től 20kHz-ig, 40dB erősítéssel), <6° (20Hz-től 20kHz-ig, maximális erősítéssel)

Frekvenciamenet: ±0.7dB (<1 Hz-től >1000 kHz-ig, 35dB erősítéssel), ±1dB (<5 Hz-től >200 kHz-ig, maximális erősítéssel)

Egyedülálló 48V állapotjelző LED

A 48V LED NARANCSSÁRGÁN világít, ha a tápfeszültség még tölt vagy éppen kisül, ezzel segít megakadályozni a szalagmembrános mikrofonok meghibásodását, illetve ellenőrizni, hogy a phantom táplálás készen áll-e a használatra

A 48V LED PIROSAN világít, ha a tápfeszültség teljesen feltöltődött és készen áll a használatra

Két fokozatmentesen állítható „Mojo” analóg szaturációs áramkör, valós áthidalási lehetőséggel (bypass) és két különböző stílussal – Thump és Cream

A Thump üzemmód az alsó frekvenciatartományokkal dolgozik, erősíti a páros/páratlan harmonikusokat 160Hz-től 20Hz-ig, és még lejjebb.

A Cream üzemmód erősíti a páros/páratlan harmonikusokat és csillapítja az alaphangok amplitúdóját, ezzel együtt a transzformátoros eszközökhöz hasonló módon megszelidíti a tranzienseket

Két különálló fejhallgató keverő független CH1, CH2 és Aux Inut Level vezérléssel

Hallgasd a Camden előerősítőket a mikrofonozás alatt közvetlenül, fejhallgatón keresztül, hogy megtalálhasd a hangszer/hangforrás legmegfelelőbb mikrofonpozícióját.

A Camden előerősítők és a külső források (1/4” jack csatlakozós Aux Input bemenetek a Camden EC2 hátsó paneljén) kombinációjával készíts késleltetés nélküli mixeket a művészek számára.

Az interfészből az Aux bemenetekre küldött két sztereó mix, illetve a bemenetek közvetlen megítéléséhez használd a Camden EC2 referencia minőségű fejhallgató erősítőit.

Valós sztereó lehallgatáshoz a ‘Stereo’ kapcsoló segítségével balra és jobbra panorámázhatod a CH1 & CH2 forrásokat.

Két referencia minőségű, nagy erősítésű fejhallgató erősítő

Frekvenciamenet: <±1dB, <1 Hz-től >100 kHz-ig

Kimeneti impedancia: 0.33 Ohms

THD: 0.0003%, 1kHz

Kimeneti teljesítmény: 2x250mW @ 600 Ohm, 2x450mW @ 220 Ohm, 2x250mW @ 100 Ohm

A szimmetrikus XLR- és az impedancia szimmetrizált 1/4” jack kimenetek segítik a különböző audió interfészekkel és egyéb eszközökkel történő összekötést.

A dedikált impedancia-szimmetrizált 1/4” jack Link kimenetek valós hangszeres DI funkcionalitást és a hangszerbemenetek szétosztásának lehetőségét kínálják akár szimmetrikus akár aszimmetrikus erősítők, vagy külső effeket irányába.

A C.A.S.T. OUT porttal csatlakoztathatjuk a Camden EC2-t az 500R8/500ADAT-hoz

Felvétel készítéshez vagy szerkesztéshez továbbítsuk a Camden EC2 előerősítőit közvetlenül az 500R8-ba és az 500ADAT-ba telepített 500 series modulok bemeneteire.

Fogadjunk egy sztereó mixet, amit az 500R8/500ADAT-tal összegeztünk, és hallgassuk a Camden EC2 fejhallgató keverőin.

Mindezt egy szóló árnyékolt Cat 5e, Cat 6, or Cat 7 kábel segítségével.

A C.A.S.T. IN port segítségével csatlakoztass N22/N22H Cat 5 csoportkábeleket, ezzel a Camden EC2 be- és kimeneteit bárhova kiszervezheted a stúdión belül

Fogadj 2 mic/line jelet az N22/N22H-ből közvetlenül a Camden EC2 előerősítőinek a bemenetével – továbbítsd a Camden EC2 Aux 1 fejhallgató kevertjét az N22/N22H-ba, ezzel megoldva a zenész közvetlen lehallgatását.

Mindezt egy szóló árnyékolt Cat 5e, Cat 6, or Cat 7 kábel segítségével.

Külső, nagy áramerősségű 24V, 1,25A tápegység, záródó csatlakozóval

Camden EC2 Quick start (angol nyelű)

Preamp
Test Signal PathAPx555 (Line Out) – Input 1 – Line Output – APx555 (Line In)
Input ImpedanceMic= 8.9 kOhms 48v Off, 5.4 kOhms 48v ON,Line = 24.3 kOhms,Hi-Z= 1.5 MOhm Unbalanced, 3 MOhm Balanced
Max Input LevelMic = +17.6dBu (<0.003% THD),Line = +26.5dBu (<0.02% THD),Hi-Z = +24dBu (<0.02% THD)
Minimum GainMic= 8dB, Line = 0dB, Hi-Z = 3dB
Maximum GainMic = 68dB, Line = 60dB, Hi-Z = 63dB
Equivalent Input Noise (EIN)<-129.5dBu (150 Ohm source, unweighted), <-131dBu (150 Ohm source, A-weighted), <-135.5dBu (Inputs common, unweighted)
Frequency Response±0.7dB (<1 Hz to >1000 kHz, Min Gain),±0.7dB (<1 Hz to >1000 kHz, 35dB Gain),±1dB (<1.5 Hz to 900 kHz, 63dB Gain),±1dB (<5 Hz to >200 kHz, Max Gain)
Phase Shift<2.75° (20Hz to 20kHz, 40dB Gain),<4° (20Hz to 20kHz, 63dB Gain),<6° (20Hz to 20kHz, Max Gain)
THD+N<0.00025% (1kHz, 35dB Gain, +24dBu out)
Intermodulation Distortion<0.0006% (50Hz and 7kHz, 35dB gain, +20dBu out),<0.0005% (50Hz and 7kHz, 35dB gain, +15dBu out)
Hi-Pass Filter (HPF)80Hz, -3dB, 12dB/Oct
CMRR>70dB, typ >85dB, 35dB gain, 10-20kHz, 100mV Common mode
Slew Rate20V/uS, 35dB gain, +25dBu out
48v LED ThresholdsOff = 48v Off, voltage fully dischargedAmber = 48v voltage charging/dischargingRed = 48v fully charged
Signal LED Meter ThresholdsBlue = -20dBuGreen = -12dBuAmber = +21dBuRed = +24dBu
Max Output LevelBalanced XLR = +27.5dBu (<0.002% THD, 30dB Gain) Impedance Balanced ¼” Jack = +21.5dBu (<0.002% THD, 30dB Gain)
Output ImpedanceBalanced XLR = 150 OhmImpedance Balanced 1/4” Jack = 150Ohm Balanced, 75 Ohm Unbalanced
Link Max Output LevelImpedance Balanced 1/4” Jack = +21.8dBu (<0.006% THD)
Link Output ImpedanceImpedance Balanced 1/4” Jack = 75 Ohm Unbalanced, 150 Ohm Balanced (Buffered Output)
Headphone Amplifier
Test Signal PathAPx555 (Line Out) – AUX Input – Headphone Output – APx555 (Line In)
Frequency Response-1dB, <1Hz to >70kHz
THD<0.0006% (-104.4dB) @ +20dBu, 1kHz, A-weighted, 300 Ohm load
THD+N<0.00085% (-101.4dB) @ +20dBu, 1kHz, A-weighted, 300 Ohm load
Output Impedance0.33 Ohms
Output Wattage250mW x 2 @ 600 Ohms, 1kHz
 650mW x 2 @ 220 Ohms, 1kHz
 1.21W x 2 @ 100 Ohms, 1kHz
 500mW x 2 @ 32 Ohms, 1kHz
Dynamic Range114.5dB A-weighted, AES17 method, 20Hz – 20kHz, 300 Ohm load
Noise Floor-93.5dBu A-weighted, 20Hz – 20kHz, 300 Ohm load
Power
AC Requirements100V – 240V AC, 50 – 60 Hz
Total Power Consumption24v, 1.25A DC, 30W
Environmental
Operating Temperature+1 to 35 degrees Celsius
Storage Conditions-20 to 50 degrees Celsius
Dims/Weights
Unit
Width481mm (19″) (Rackmount)
Height44.45mm (1.75″) (1u)
Depth240mm (9.5″)
Unit Weight2.8kg (6.2lb)
Shipping Carton
Width600mm (23.6″)
Height120mm (4.7″)
Depth350mm (13.8″)
Carton Weight4.1kg (9lb)

Teljes kezelőfelület a stúdióhoz

A Camden EC2 egy két csatornás, 19”, 1U előerősítő,  díjnyertes Camden előerősítővel, Mojo analóg szaturáció áramkörrel, két referencia minőségű, saját vonalszintű keverővel ellátott fejhallgató erősítővel szerelve.

Két csatornás előerősítő

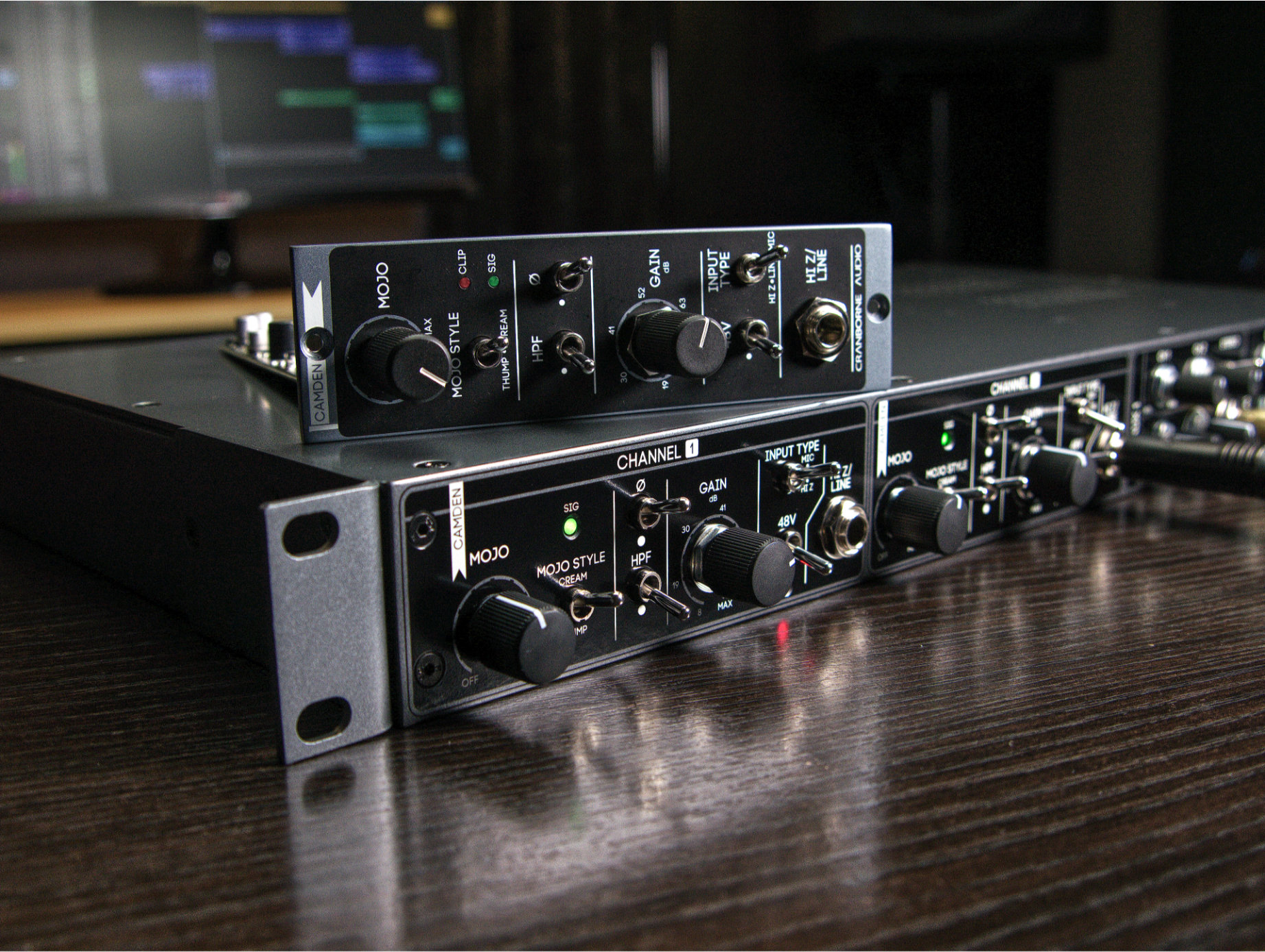

A díjnyertes „Camden 500 Preamp and Signal Processor for the 500 series” nevű eszközt alapul véve, a Camden EC2 kombinálja a piac egyik legtisztább és legvalósághűbb előerősítőjének a hangzásbeli tulajdonságait egy 1U, 19” keretbe építhető eszköz rugalmasságával, amely bármilyen felvételi rendszerbe integrálható, 500 series csatlakozással vagy anélkül.

Két csatornás fejhallgató keverő

Több lévén, mint két előerősítő egy fémdobozban, a Camden EC2 két referencia minőségű fejhallgató erősítőt is tartalmaz, melyekhez független vonalszintű keverő is tartozik, melynek segítségével mindkét Camden előerősítő közvetlenül monitorozható, a Camden EC2 előlapjára csatlakoztatott fejhallgatókon keresztül.

Díjnyertes „Camden” előerősítő topológia

A Cranborne Audio „Camden” topológiájával épített előerősítőjéből kettőt tartalmazó Camden EC2 példátlanul alacsony zajjal és kiváló torzítási értékekkel, valamint lineáris frekvencia és fázismenettel működik minden erősítési beállításnál.

Ultra tiszta és valósághű teljesítmény

A Camden EC2 előerősítőinek teljesítménye versenybe száll, és sok esetben le is előzi a „valósághű” előerősítők piacának többi, méltán nagyra becsült szereplőjét.

Rögzítsd teljesen valósághűen az audió forrásaidat; erősítsd az alacsony érzékenységű mikrofonokat hozzáadott zaj nélkül; és rögzítsd a tranzienseket fáziseltolás nélkül, amelyek összegzéskor okozhatnak problémákat.

Vintage Mojoval egy érintésre

Két különböző Mojo stílus: a Camden EC2 a Thump Mojo-val igyekszik visszahozni a vintage, transzformátoros előerősítők, a Cream Mojo-val pedig a csöpögősebb, csöves erősítők hangzásvilágát.

A transzformátoros és a csöves előerősítőkkel ellentétben, a Mojo szaturációja teljes mértékben kontrollálható, ezzel lehetővé téve, hogy minden egyes forráshoz annyi szaturációt adj hozzá, amennyire szükséged van. Tartsd 3-4 közötti értéken, hogy a felvétel autentikus előerősítő THD -val szóljon, vagy csavard fel 11-re, ha eltúlzottabb hatásra van szükséged.

Camden EC2, a nevén nevezve

Leegyszerűsítve, a Camden EC2 egyike a legtisztább, leglineárisabb, legvalósághűbb előerősítőknek a piacon. A „Camden” előerősítő topológiánk lehetővé teszi, hogy a végletekig feszítsük a frekvenciamenet, fáziseltolás, zaj és THD értékeket; a specifikációk végül minket igazolnak.

Egyenértékű bemeneti zaj (EIN): <-129.5dBu (150 Ohm forrással, súlyozatlanul)

Frekvenciamenet: ±0.7dB (<1 Hz-től >1000 kHz-ig, 35dB erősítéssel)

Fáziseltolás: <4° (20Hz-től 20kHz-ig, 63dB erősítéssel)

THD+N: <0.00025% (1kHz, 35dB Gerősítéssel, +24dBu kimeneti szinten)

Fejlett felvételi és újraerősítési eszköz

A két referencia minőségű fejhallgató erősítő az egymástól független vonalszintű keverőkkel lehetővé teszi mindkét Camden előerősítő közvetlen lehallgatását az előlaphoz csatlakoztatott fejhallgatók segítségével.

Beépített fejhallgató erősítők

Monitorozd az előerősítőket közvetlenül fejhallgatóval a mikrofonozás közben, hogy megtaláld a hangszer/forrás mikrofon legmegfelelőbb pozícióját, vagy készíts késleltetés nélküli mixet a művész számára az előerősítők jelét a Camden EC2 hátsó paneljén található Aux Input csatlakozóra érkező visszajövő jellel kombinálva

Link kimenet újraerősítéshez

Csatlakoztasd a hangszeredet az egyik előerősítőhöz hi-z üzemmódban, csatlakoztasd ugyanennek az előerősítőnek az 1/4” Link kimenetét a hangszer erősítőjének az effektpedáljához, és rögzítsd ezt a jelet a második előerősítő segítségével. Vedd fel mindkét előerősítő jelét és add hozzá az újraerősített jelet a tiszta felvételhez később, akár egy másik napon.

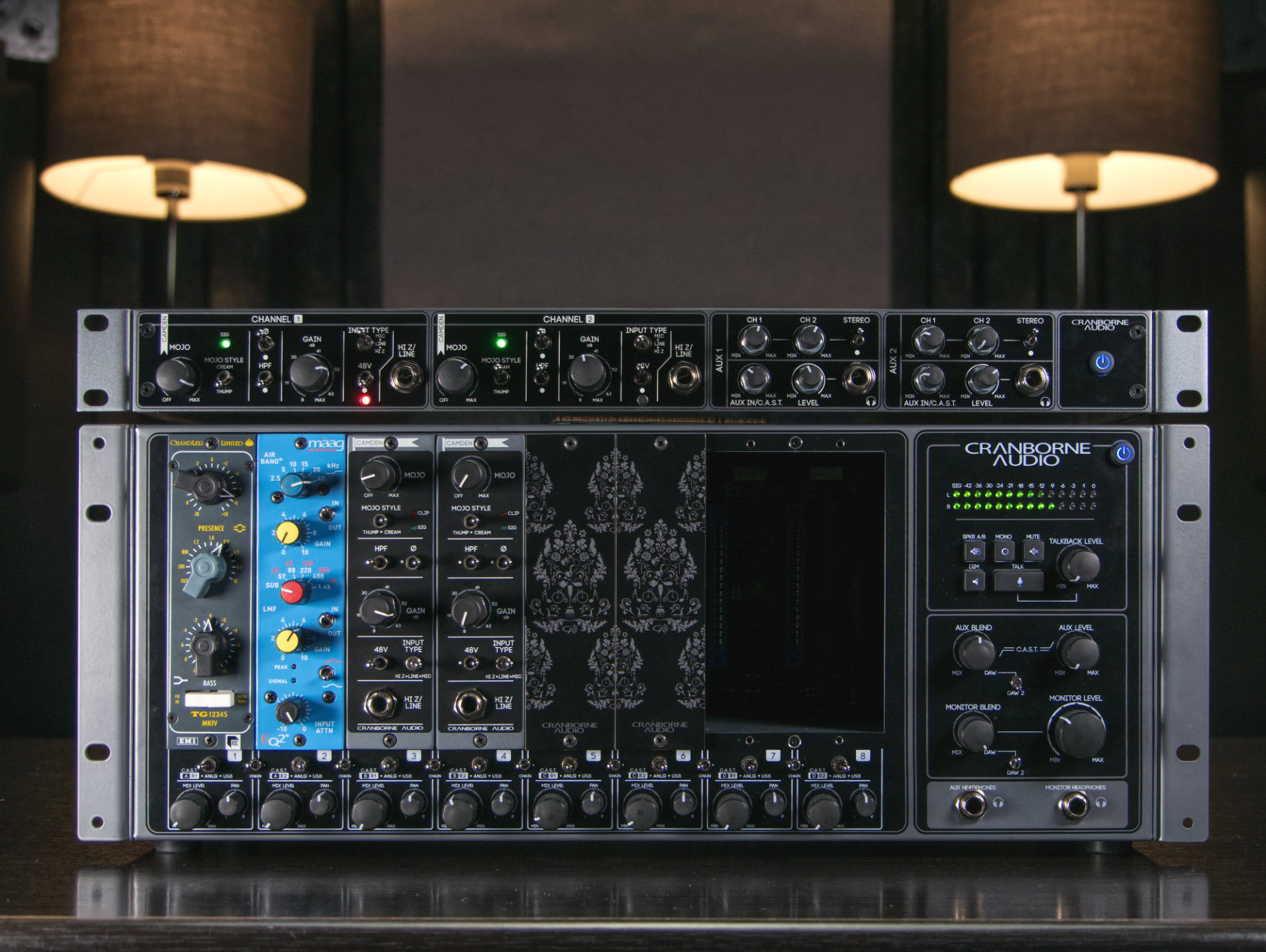

C.A.S.T. a fedélzeten

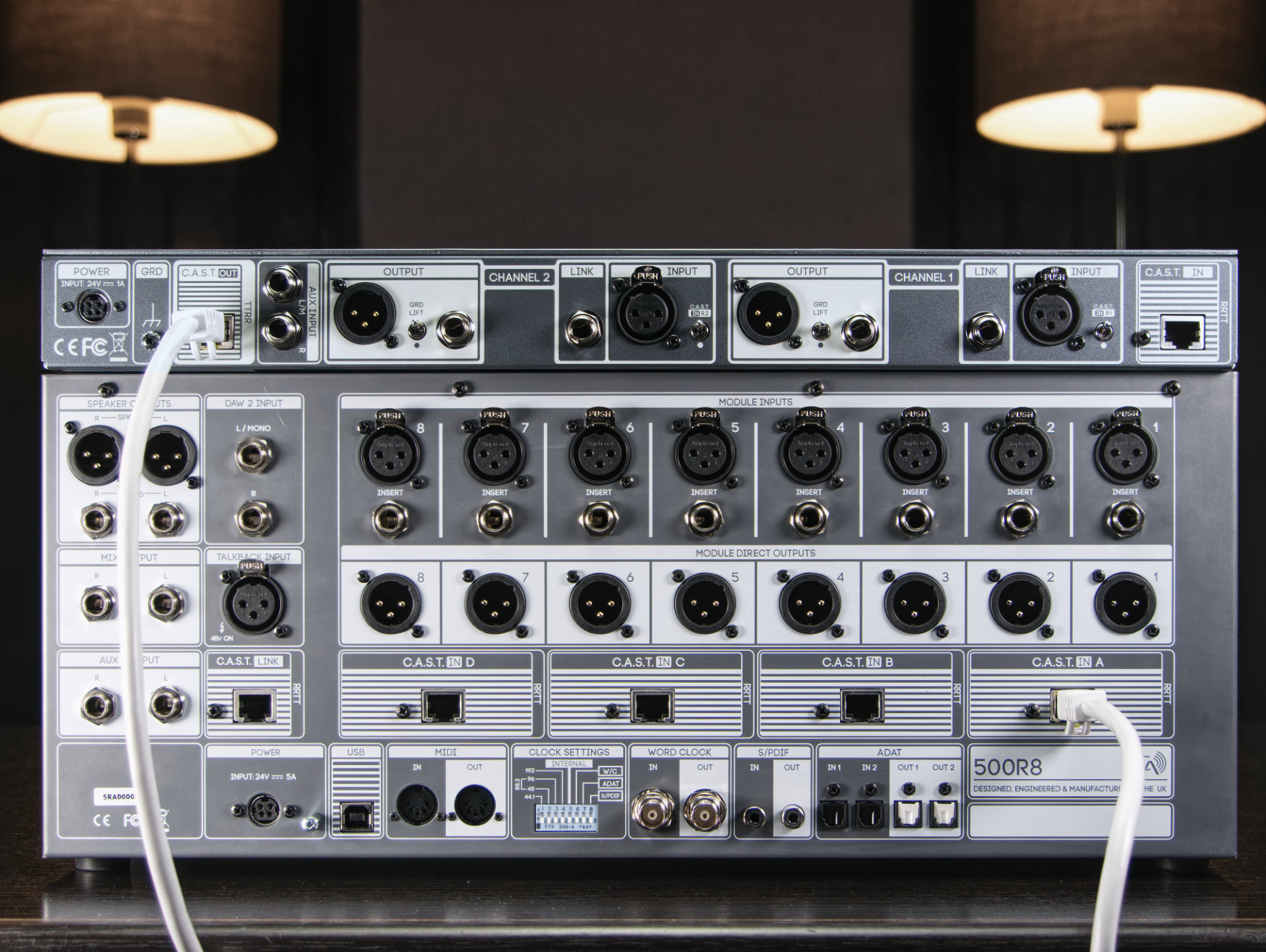

A C.A.S.T. használatával az 500R8/500ADAT felhasználók ki tudják szervezni a Camden EC2 előerősítőit a feljátszó helyiségbe egy szóló Cat 5e, Cat 6 vagy Cat 7 kábel segítségével, ezzel együtt 500 series foglalatokat szabadíthatnak fel az 500R8/500ADAT eszközeikben, hogy több EQ és kompresszor modult, ezáltal több jelfeldolgozási lehetőséget kapjanak, mielőtt a jel eléri az 500R8/500ADAT jelátalakítóit.

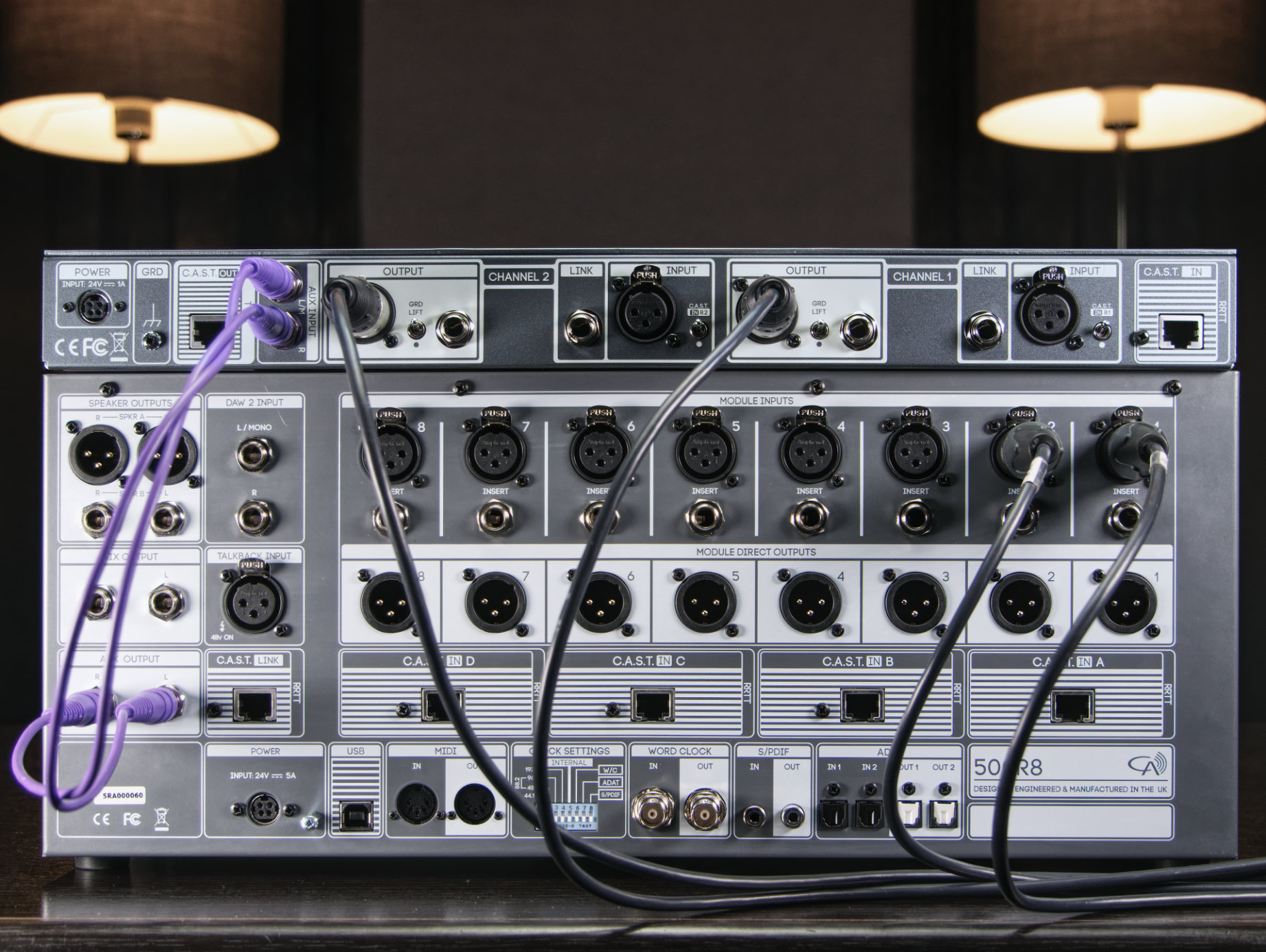

Jelszervezés C.A.S.T. előtt

Egy szóló, árnyékolt Cat 5e, Cat 6, vagy Cat 7 kábel segítségével küldd a Camden EC2 előerősítőit közvetlenül a 500R8/500ADAT bemeneteire, hogy módosíthasd őket vagy felvételt készíthess.

Jelszervezés C.A.S.T. segítségével

Ugyanebben az időben, ugyanezen a kábelen, a 500R8/500ADAT továbbítja a beépített lehallgatás mixeit közvetlenül a Camden EC2 fejhallgató keverőjére, monitorozás céljából.
